摘要：旋片式真空泵是一种利用旋片和转子旋转抽真空的真空泵设备，适用于常温无其它混合物的清洁干燥空气，若附有气镇装置，还可以抽除一定量的可凝性气體。旋片式真空泵由泵體、转子、旋片、端盖、弹簧等组成，工作时转子旋转，旋片在转子槽中随离心力和定子内表面形状出进产生容积变化，从而排出气體抽真空。下面一起来了解一下旋片式真空泵的工作原理吧。

一、什么是旋片式真空泵

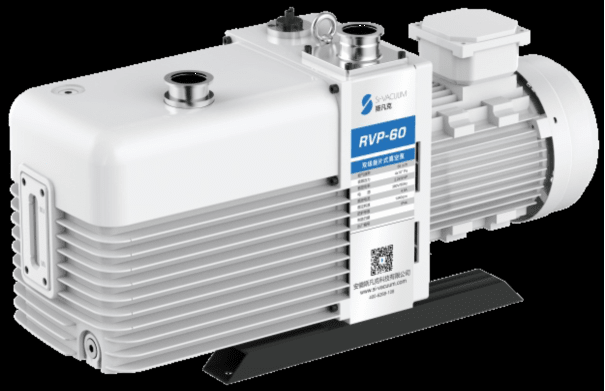

旋片式真空泵是真空技(jì )术中最基本的真空获得设备之一，多為中小型泵，有单级和双级两种，既可以单独使用，也可以作為其它高真空泵或超高真空泵的前级泵，一般用于抽除密封容器中的干燥气體，若附有气镇装置，还可以抽除一定量的可凝性气體。但它不适于抽除含氧过高的，对金属有腐蚀性的、对泵油会起化學反应以及含有颗粒尘埃的气體。

二、旋片式真空泵的适用范围

旋片式真空泵广泛应用于冶金、机械、军工、電子、化工、轻工、石油及医药等生产和科研部门，其适用范围主要是：

1、气體类型：常温无其它混合物的清洁干燥空气，不含其它粉尘及水分的空气。

2、工作要求：进口压强在大于6500Pa时连续工作时间，不得超过3分钟以免喷油引起泵损；进口压强在小于1330pa的条件下，允许長时期连续工作。

3、环境温度：旋片式真空泵一般在不低于5℃的室温及不高于90%的相对湿度的环境内使用。

三、旋片式真空泵结构是怎样的

旋片式真空泵由泵體、转子、旋片、端盖、弹簧等组成，在旋片泵的腔内偏心地安装一个转子，转子外圆与泵腔内表面相切（二者有很小的间隙），转子槽内装有带弹簧的二个旋片。旋转时，靠离心力和弹簧的张力使旋片顶端与泵腔的内壁保持接触，转子旋转带动旋片沿泵腔内壁滑动。

四、旋片式真空泵工作原理及工作过程

旋片式真空泵的工作原理是利用转子旋转，旋片在转子槽中随离心力和定子内表面形状出进产生容积变化，从而排出气體抽真空，具體的工作过程如下：

旋片泵的旋片把转子、泵腔和两个端盖所围成的月牙形空间分隔成A、B、C三部分，当转子旋转时，与吸气口相通的空间A的容积是逐渐增大的，正处于吸气过程；而与排气口相通的空间C的容积是逐渐缩小的，正处于排气过程；居中的空间B的容积也是逐渐减小的，正处于压缩过程。

由于空间A的容积是逐渐增大，气體压强降低，泵的入口处外部气體压强大于空间A内的压强，因此将气體吸入；当空间A与吸气口隔绝时，即转至空间B的位置，气體开始被压缩，容积逐渐缩小，最后与排气口相通。当被压缩气體超过排气压强时，排气阀被压缩气體推开，气體穿过油箱内的油层排至大气中。

通过真空泵的连续运转，达到连续抽气的目的。
